مقدمه چرا نقشه لوله کشی توالت تا این حد حیاتی است؟
در هر ساختمانی، سیستم لوله کشی حکم شریانهای حیاتی را دارد که آب تمیز را به داخل و فاضلاب را به بیرون هدایت میکند. در این میان، نقشه لولهکشی توالت ایرانی و فرنگی از اهمیت ویژهای برخوردار است؛ چرا که ارتباط مستقیمی با بهداشت، راحتی و دوام ساختمان دارد.
یک لولهکشی غیراصولی نه تنها میتواند منجر به بوی نامطبوع و گرفتگیهای مکرر شود، بلکه تعمیرات پرهزینه و دردسرساز را نیز به دنبال خواهد داشت. در این راهنمای جامع، به بررسی دقیق اصول، استانداردها و نکات کلیدی در طراحی و اجرای نقشه لولهکشی برای هر دو نوع توالت ایرانی و فرنگی خواهیم پرداخت تا اطمینان حاصل کنید که زیرساخت سرویس بهداشتی شما از بالاترین کیفیت و کارایی برخوردار است.

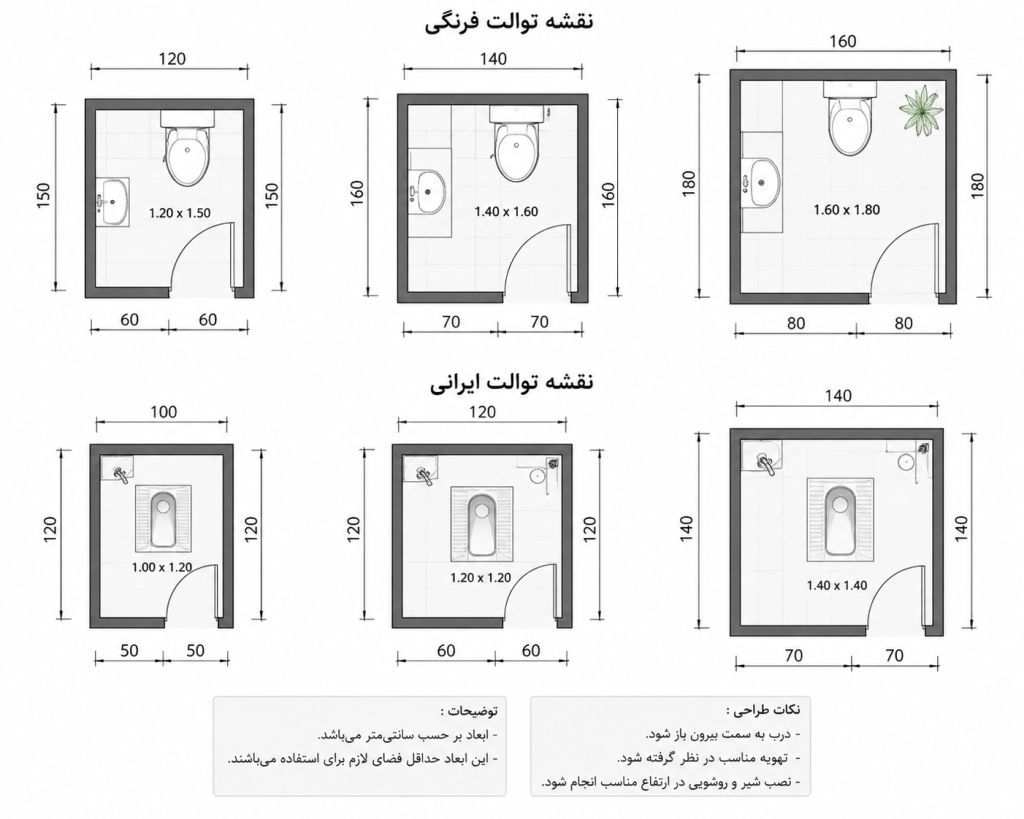

نقشه لوله کشی توالت چیست و چرا به آن نیاز داریم؟
نقشه لولهکشی توالت، طرحی مهندسیشده است که مسیر دقیق لولههای آب ورودی (سرد و گرم)، لولههای فاضلاب خروجی، سیستم تهویه (ونت) و محل قرارگیری سیفونها و اتصالات را مشخص میکند.
این نقشه تضمینکننده عملکرد صحیح، بهداشتی و بدون مشکل سیستم فاضلاب است و از مشکلات رایجی مانند بوی بد فاضلاب، گرفتگی و نشتی جلوگیری میکند. نیاز به این نقشه برای موارد زیر حیاتی است:
- رعایت استانداردهای ساختمانی و بهداشتی.
- تسهیل در نصب و اجرای دقیق لولهکشی.
- پیشگیری از خطاهای پرهزینه و زمانبر.
- سهولت در عیبیابی و تعمیرات احتمالی در آینده.

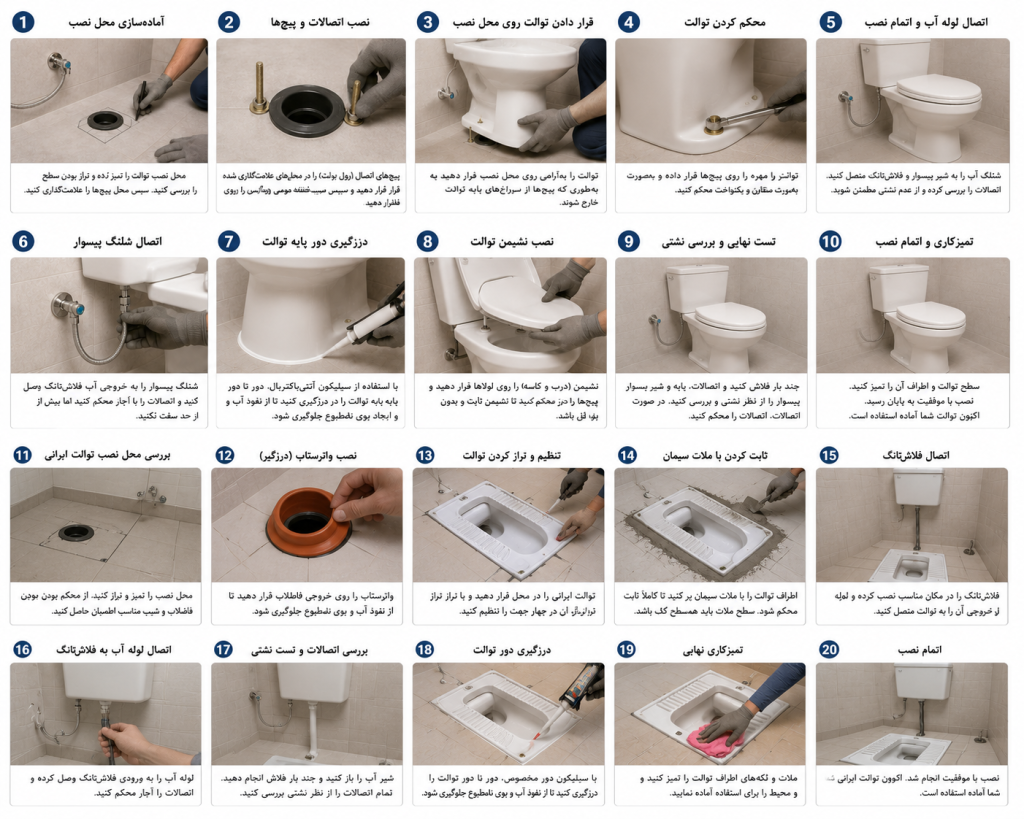

اصول کلی لوله کشی فاضلاب توالت ایرانی و فرنگی نکات کلیدی
پیش از پرداختن به جزئیات نقشه لولهکشی توالت ایرانی و فرنگی، لازم است با اصول مشترک و اساسی هر سیستم لولهکشی فاضلاب آشنا شویم. این اصول پایهای برای تضمین کارایی و سلامت سیستم هستند.
اجزای اصلی سیستم لوله کشی فاضلاب توالت
هر سیستم فاضلاب توالت از چند جزء اصلی تشکیل شده است
- لوله خروجی فاضلاب (Discharge Pipe): لولهای که مستقیماً فاضلاب توالت را به سمت لوله اصلی فاضلاب ساختمان (رایزر فاضلاب) یا چاه فاضلاب هدایت میکند.
- سیفون (Trap): قطعهای U شکل یا S شکل که همیشه مقداری آب در خود نگه میدارد. این “آببند” از ورود گازهای بدبو و حشرات از سیستم فاضلاب به فضای سرویس بهداشتی جلوگیری میکند. سیفون در توالت ایرانی معمولاً بخشی جداییناپذیر از خود کاسه توالت است، در حالی که در توالت فرنگی به شکل داخلی یا بخشی از لوله تخلیه عمل میکند.
- لوله ونت (Vent Pipe): سیستمی از لولهها که به لولههای فاضلاب متصل شده و به سمت پشت بام ادامه پیدا میکنند. وظیفه اصلی ونت، تخلیه گازهای فاضلاب و متعادل کردن فشار هوا در سیستم لوله کشی است. این تعادل فشار از پدیده “سیفون شدن” (تخلیه آب سیفون به دلیل مکش) جلوگیری کرده و مانع از ورود بو به داخل ساختمان میشود.
اهمیت شیب بندی صحیح در لوله کشی توالت
یکی از مهمترین نکات در طراحی نقشه لولهکشی توالت ایرانی و فرنگی، رعایت شیببندی مناسب لولههای فاضلاب است. شیب ناکافی یا بیش از حد، هر دو میتوانند مشکل ساز باشند:
- شیب ناکافی: باعث حرکت کند فاضلاب و تجمع مواد جامد میشود که به مرور زمان منجر به گرفتگی لوله خواهد شد. (برآورد) حداقل شیب استاندارد برای لولههای فاضلاب معمولاً بین 1 تا 2 درصد (حدود 1 تا 2 سانتیمتر افت ارتفاع در هر متر طول لوله) است.
- شیب زیاد: میتواند باعث شود آب سریعتر از مواد جامد حرکت کند و مواد جامد در لوله باقی بمانند و رسوب کنند که باز هم به گرفتگی میانجامد.
رعایت این شیب دقیق تضمین میکند که فاضلاب با سرعت مطلوب و با کمک نیروی جاذبه به سمت پایین حرکت کرده و لولهها خودبهخود پاکسازی شوند.
اهمیت سیستم ونت (تهویه) در لوله کشی فاضلاب
سیستم ونت (Ventilation System) در لولهکشی فاضلاب، به اندازه خود لولههای فاضلاب حیاتی است. تصور کنید آب سیفون توالت شما ناگهان خالی شود و بوی فاضلاب به مشام برسد؛ این دقیقاً نتیجه عدم وجود یا نقص در سیستم ونت است. وظایف کلیدی ونت:
- تخلیه گازهای مضر: گازهای فاضلاب مانند سولفید هیدروژن بوی نامطبوعی دارند و میتوانند برای سلامتی مضر باشند. ونت این گازها را به فضای آزاد بالای ساختمان هدایت می کند.
- حفظ آببند سیفون: با متعادل کردن فشار هوا در سیستم فاضلاب، ونت مانع از کشیده شدن آب سیفون به داخل لولهها (پدیده “سیفون شدن”) میشود و آببند همواره حفظ میگردد.
- جریان روان فاضلاب: ونت به جریان یافتن هوا در پشت آب کمک میکند تا فاضلاب به راحتی و بدون ایجاد خلاء، در لولهها حرکت کند.
سایز لولهها و اتصالات استاندارد
انتخاب سایز مناسب لولهها از دیگر نکات مهم در نقشه لوله کشی توالت ایرانی و فرنگی است. برای توالتها (به دلیل حجم زیاد فاضلاب در زمان تخلیه)، معمولاً از لولههای با قطر بزرگتر استفاده میشود:
- لولههای خروجی فاضلاب توالت: اغلب از لولههای با قطر 100 میلیمتر (4 اینچ) استفاده میشود. این اندازه برای اطمینان از تخلیه سریع و جلوگیری از گرفتگی ضروری است.
- لولههای ونت: قطر لولههای ونت معمولاً کمی کوچکتر از لولههای فاضلاب است (مثلاً 50 یا 75 میلیمتر)، اما باید به اندازهای باشد که بتواند تهویه کافی را فراهم کند.

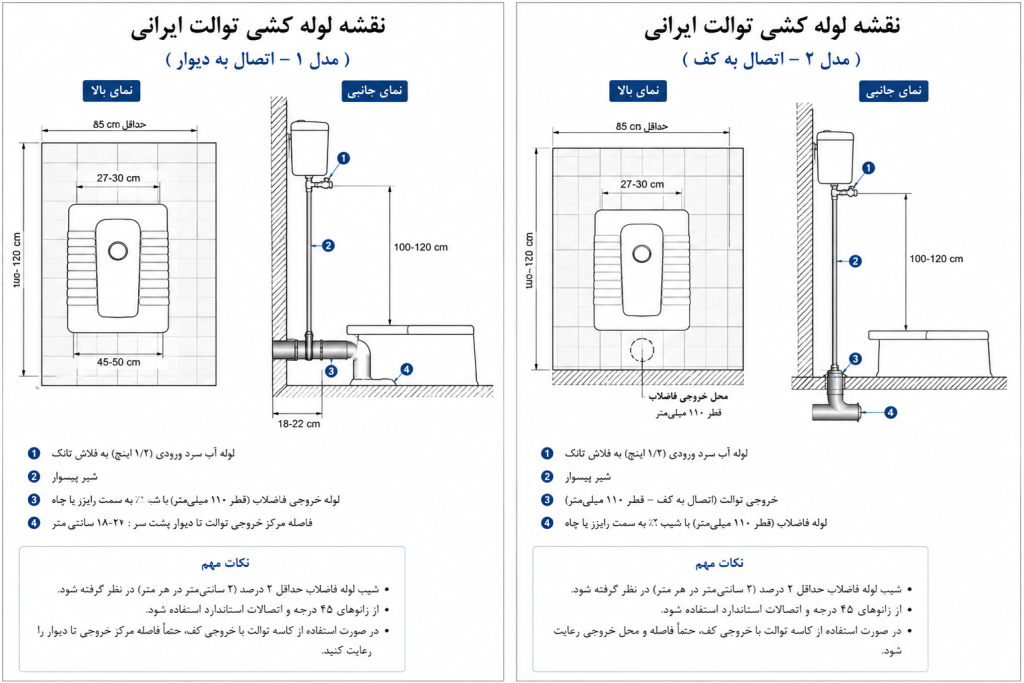

نقشه لوله کشی توالت ایرانی گام به گام و جزئیات فنی
توالت ایرانی که به “توالت شرقی” نیز معروف است، ساختاری ساده اما نیازمند دقت در لولهکشی دارد. جزء اصلی آن، کاسه توالت است که سیفون آن معمولاً به صورت یکپارچه با بدنه کاسه طراحی شده است.
موقعیت یابی و ابعاد استاندارد توالت ایرانی
- ابعاد مورد نیاز: برای نصب توالت ایرانی، فضای کافی برای نشستن و حرکت راحت اطراف آن ضروری است. (برآورد) حداقل فضای استاندارد از دیوار تا مرکز خروجی فاضلاب حدود 30 تا 35 سانتیمتر و حداقل فاصله از لبه کاسه تا دیوار مقابل حدود 60 سانتیمتر است.
- محل قرارگیری خروجی فاضلاب: مهمترین بخش در نقشه لولهکشی توالت ایرانی، تعیین دقیق محل خروجی فاضلاب از کف است. این لوله باید دقیقاً در مرکز سیفون توالت قرار گیرد تا اتصال محکم و بدون نشتی باشد.
نصب سیفون (بوگیر) توالت ایرانی و اتصال به لوله فاضلاب
همانطور که ذکر شد، سیفون در توالت ایرانی جزئی جداییناپذیر از کاسه است. مراحل کلیدی لولهکشی:
- جانمایی لوله فاضلاب کف: لوله اصلی فاضلاب (100 میلیمتر) باید از کف بالا آمده و دقیقاً در محل قرارگیری سیفون توالت نصب شود. ارتفاع لوله باید کمی پایینتر از لبه بالایی سیفون باشد تا فضای کافی برای اتصال وجود داشته باشد.
- استفاده از بوشن و واشر آب بندی: برای اتصال محکم و جلوگیری از نشت آب و گاز، از بوشنهای لاستیکی مخصوص و واشرهای آببندی بین کاسه توالت و لوله فاضلاب استفاده می شود. این مرحله حیاتی است تا از مشکل بوی بد فاضلاب جلوگیری شود.
- لوله ونت: لوله ونت باید به شاخه اصلی فاضلاب متصل شود، ترجیحاً در نزدیکی نقطه اتصال توالت به لوله اصلی، تا بتواند به خوبی وظیفه تهویه را انجام دهد.
لولهکشی آب برای توالت ایرانی
لولهکشی آب در توالت ایرانی عموماً سادهتر است و تنها شامل یک شیر آب (شیر شیلنگ یا آفتابه) میشود که آب سرد را تامین میکند.
- محل شیر آب: شیر آب معمولاً در کنار کاسه توالت و در ارتفاع مناسبی (حدود 30 تا 40 سانتیمتر از کف) نصب میشود تا دسترسی به آن آسان باشد.
- نوع لوله: برای لولهکشی آب، از لولههای با قطر 20 میلیمتر (1/2 اینچ) یا 25 میلیمتر (3/4 اینچ) استفاده میشود.

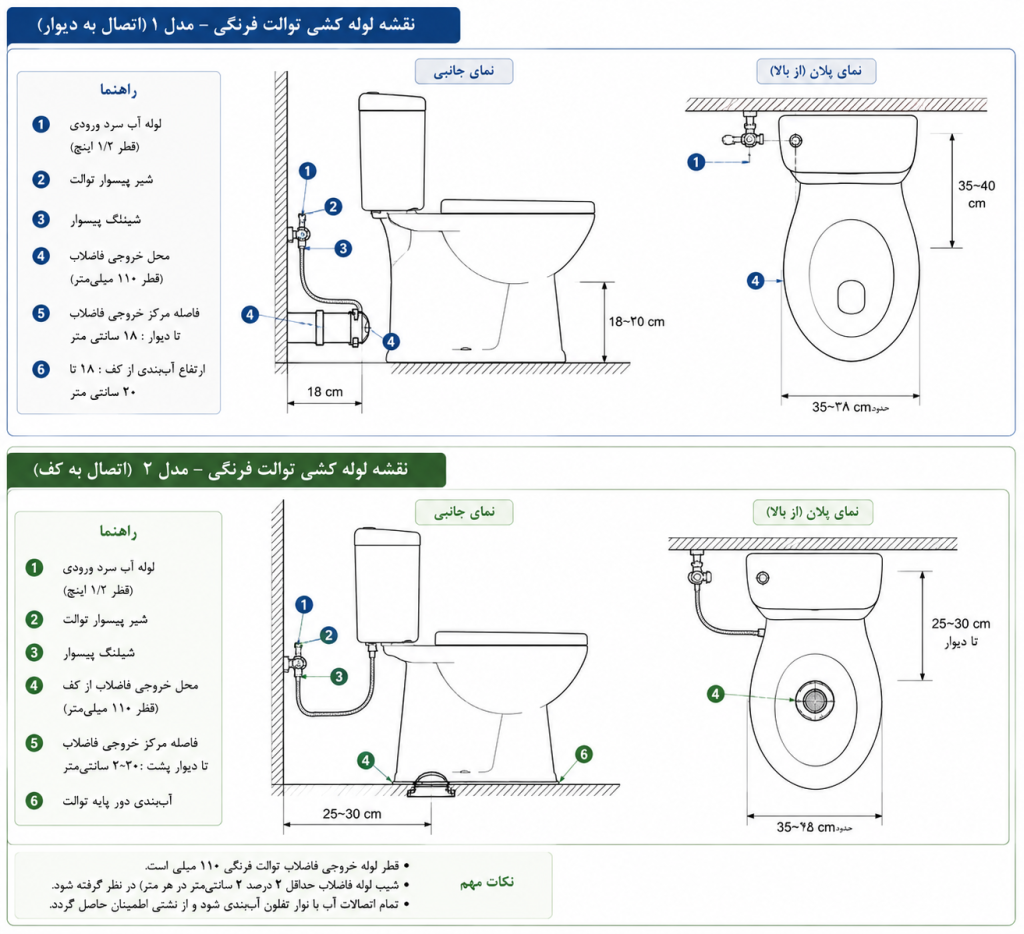

نقشه لولهکشی توالت فرنگی ملاحظات خاص و استانداردهای جهانی
توالت فرنگی، با طراحی و مکانیزم متفاوت خود، نیازمند دقت بیشتری در نقشه لولهکشی توالت فرنگی است. این نوع توالت شامل یک کاسه و یک فلاشتانک (مخزن آب) است که میتواند به صورت یکپارچه (یکتکه)، دوپارچه (دوتکه) یا والهنگ (دیواری) باشد.
موقعیت یابی و ابعاد استاندارد توالت فرنگی
- فاصله از دیوار: (برآورد) فاصله استاندارد از مرکز لوله فاضلاب توالت فرنگی تا دیوار پشت، معمولاً 25 تا 30 سانتیمتر است. این فاصله برای نصب راحت و سرویسدهی آینده ضروری است.
- فاصله جانبی: برای راحتی کاربر، حداقل 35 تا 40 سانتیمتر از مرکز توالت تا هر دیوار جانبی یا مانع دیگر توصیه میشود.
- ارتفاع ورودی آب: لوله ورودی آب به فلاشتانک باید در ارتفاع مناسبی (معمولاً حدود 25-30 سانتیمتر بالاتر از کف تمام شده) و در کنار محل نصب فلاش تانک قرار گیرد.
سیستم سیفون و فلاش تانک توالت فرنگی قلب تپنده لوله کشی
در توالت فرنگی، سیفون معمولاً به صورت داخلی و بخشی از کاسه توالت است، اما سیستم تخلیه آب توسط فلاش تانک کنترل می شود.
- لوله ورودی آب: یک لوله آب سرد (معمولاً 1/2 اینچ) باید به شیر پیسوار و سپس به فلاشتانک متصل شود.
- لوله خروجی فاضلاب: این لوله (100 میلیمتر) معمولاً از کف یا دیوار خارج میشود و به لوله فاضلاب اصلی متصل میگردد. استفاده از اتصالات فلکسیبل یا بوشنهای مخصوص برای اتصال مطمئن بین کاسه توالت و لوله فاضلاب حیاتی است.
- سیستم ونت: همانند توالت ایرانی، لوله ونت باید به شاخه اصلی فاضلاب توالت فرنگی متصل شود تا از مشکلات فشار و بو جلوگیری کند.
لوله کشی توالت فرنگی والهنگ (Wall-Hung) زیبایی و چالشهای پنهان
توالتهای والهنگ به دلیل طراحی مدرن و اشغال فضای کمتر، محبوبیت زیادی پیدا کردهاند. اما نقشه لولهکشی توالت فرنگی از نوع والهنگ پیچیدگیهای خاص خود را دارد:
- فلاشتانک توکار (Concealed Cistern): فلاشتانک این توالتها داخل دیوار پنهان میشود. این یعنی لولهکشی آب و فاضلاب و حتی دکمه فلاش باید با دقت بینظیری در داخل دیوار جاسازی شوند.
- استراکچر فلزی (Frame): کاسه توالت روی یک استراکچر فلزی که به دیوار و کف متصل میشود، نصب میگردد. لولههای فاضلاب و آب به این استراکچر متصل میشوند.
- دسترسی برای تعمیر: با وجود توکار بودن، باید راههایی برای دسترسی به مکانیزم فلاشتانک برای تعمیرات احتمالی (معمولاً از طریق پنل دکمه فلاش) پیش بینی شود.
تفاوتهای کلیدی در لولهکشی توالت ایرانی و فرنگی (جدول مقایسهای)
| ویژگی | لولهکشی توالت ایرانی | لولهکشی توالت فرنگی |
|---|---|---|
| ورودی آب | فقط یک شیر برای شیلنگ آفتابه (آب سرد) | یک شیر پیسوار برای پر کردن فلاشتانک (آب سرد) |
| خروجی فاضلاب | مستقیماً از کف (با سیفون داخلی کاسه) | از کف یا دیوار (با سیفون داخلی کاسه و اتصال به فلاشتانک) |
| سیستم تخلیه | توسط نیروی گرانش و سیفون داخلی کاسه | توسط مکانیزم فلاشتانک (با اهرم یا دکمه) |
| سیفون | یکپارچه با کاسه توالت | داخلی کاسه توالت |
| لوله ونت | ضروری برای تهویه و جلوگیری از بوی بد | ضروری برای تهویه و حفظ آببند سیفون |
| فضای مورد نیاز | معمولاً فضای کمتری نیاز دارد | به دلیل فلاشتانک و ابعاد کاسه، فضای بیشتری نیاز دارد |
| مدل والهنگ | ندارد | رایج است (فلاشتانک و استراکچر توکار) |
| نیاز به فلاشتانک | خیر | بله (توکار یا روکار) |
انتخاب لوله و اتصالات مناسب برای سیستم فاضلاب توالت
انتخاب مواد اولیه باکیفیت در نقشه لولهکشی توالت ایرانی و فرنگی اهمیت زیادی دارد. لولهها و اتصالات باید در برابر خوردگی، فشار، حرارت و مواد شیمیایی فاضلاب مقاوم باشند.
جنس لولهها پلی اتیلن، پوش فیت، پی وی سی
- لولههای پلی اتیلن (Polyethylene – PE): این لولهها به دلیل مقاومت بالا در برابر ضربه، سایش و مواد شیمیایی، انعطافپذیری و عمر طولانی، گزینه بسیار مناسبی برای فاضلاب هستند. اتصال آنها اغلب با جوش حرارتی انجام میشود که اتصالی محکم و بدون نشت ایجاد میکند.
- لولههای پوش فیت (Push-Fit): لولههای پوش فیت، نسل جدیدی از لولههای فاضلاب هستند که بدون نیاز به جوش یا چسب، با استفاده از واشرهای آببندی لاستیکی به یکدیگر متصل میشوند. سرعت نصب بالا، مقاومت در برابر زلزله و انعطافپذیری از مزایای آنهاست، اما نیاز به دقت در نصب واشرها دارند.
- لولههای پی وی سی (PVC): لولههای PVC از رایجترین و مقرونبهصرفهترین گزینهها هستند. آنها سبک، مقاوم در برابر خوردگی و نصب آنها نسبتاً آسان است (با استفاده از چسب مخصوص). اما در برابر ضربه شدید یا حرارت بالا ممکن است آسیبپذیر باشند.
کیفیت اتصالات و بوشنها
به همان اندازه که جنس لوله مهم است، کیفیت اتصالات (مانند زانوها، سهراهها، بوشنها) نیز اهمیت دارد. اتصالات باید کاملاً با لولهها همخوانی داشته باشند و آببندی آنها بینقص باشد تا از هرگونه نشت یا بوی نامطبوع در آینده جلوگیری شود.
چالشهای رایج در لوله کشی توالت و راهکارهای آن
حتی با بهترین نقشه لوله کشی توالت ایرانی و فرنگی، ممکن است چالشهایی پیش بیاید. شناخت این مشکلات و راهحلهای آنها میتواند به حفظ کارایی سیستم کمک کند.
مشکل بوی بد فاضلاب ریشه یابی و رفع مشکل
بوی بد فاضلاب یکی از آزاردهندهترین مشکلات در سرویس بهداشتی است. دلایل اصلی:
- خشک شدن سیفون: اگر برای مدت طولانی از توالت استفاده نشود، آب درون سیفون تبخیر شده و راه ورود گازها باز میشود. (راهکار: استفاده منظم از توالت یا ریختن آب در سیفون).
- نقص در سیستم ونت: ونت مسدود یا ناکارآمد، باعث تخلیه آب سیفون و ورود بو میشود. (راهکار: بررسی و رفع انسداد ونت، نصب یا اصلاح ونت).
- نشت از اتصالات: اتصالات نامناسب یا واشرهای خراب میتوانند اجازه نشت گازها را بدهند. (راهکار: بررسی و تعمیر اتصالات، تعویض واشرها).
- نصب غیراصولی: شیببندی نادرست یا عدم استفاده از بوشنهای آببندی مناسب. (راهکار: بازبینی و اصلاح لولهکشی).
گرفتگی لولهها: علل و پیشگیری
گرفتگی لولهها نه تنها آزاردهنده است، بلکه میتواند به سیستم آسیب برساند.
- تجمع مواد زائد: دستمال کاغذی زیاد، مو، صابون، مواد غیرقابل تجزیه. (راهکار: استفاده از سطل زباله، عدم ریختن مواد غیرمجاز در توالت).
- شیببندی نادرست: عدم حرکت مناسب فاضلاب. (راهکار: رعایت شیب استاندارد در زمان اجرا).
- رسوبگذاری: در مناطق با آب سخت، املاح میتوانند در لولهها رسوب کنند. (راهکار: جرمگیری منظم یا استفاده از فیلتر آب).
- قطر نامناسب لوله: استفاده از لولههای با قطر کوچکتر از استاندارد. (راهکار: رعایت سایز لوله 100 میلیمتر برای خروجی توالت).
گرفتگی لولهها علل و پیشگیری
گرفتگی لوله ها نه تنها آزاردهنده است، بلکه میتواند به سیستم آسیب برساند.
- تجمع مواد زائد: دستمال کاغذی زیاد، مو، صابون، مواد غیرقابل تجزیه. (راهکار: استفاده از سطل زباله، عدم ریختن مواد غیرمجاز در توالت).
- شیببندی نادرست: عدم حرکت مناسب فاضلاب. (راهکار: رعایت شیب استاندارد در زمان اجرا).
- رسوبگذاری: در مناطق با آب سخت، املاح میتوانند در لولهها رسوب کنند. (راهکار: جرمگیری منظم یا استفاده از فیلتر آب).
- قطر نامناسب لوله: استفاده از لولههای با قطر کوچکتر از استاندارد. (راهکار: رعایت سایز لوله 100 میلیمتر برای خروجی توالت).
نشتی و آبریزش نشانهها و تعمیرات
نشتی آب میتواند به ساختار ساختمان آسیب برساند و هزینهبر باشد.
- اتصالات شل یا آسیبدیده: (راهکار: بررسی و محکم کردن اتصالات، تعویض قطعات آسیبدیده).
- ترک در لولهها یا کاسه توالت: (راهکار: تعویض قسمت آسیبدیده).
- مشکل در فلاشتانک توالت فرنگی: واشرها یا قطعات داخلی فلاشتانک ممکن است دچار ایراد شوند. (راهکار: تعمیر یا تعویض مکانیزم فلاشتانک).
نکات کلیدی برای طراحی و اجرای یک نقشه لوله کشی بینقص
یک لوله کشی اصولی، سرمایهگذاری برای آینده است. رعایت نکات زیر در نقشه لولهکشی توالت ایرانی و فرنگی شما را از دردسرهای آتی مصون میدارد.
بازبینی نقشهها و محاسبات توسط متخصص
قبل از هرگونه اقدام اجرایی، نقشه لولهکشی باید توسط یک مهندس تاسیسات مجرب بازبینی شود. این کار شامل بررسی شیببندی، سایز لولهها، موقعیت ونتها و کلیه جزئیات فنی است تا از انطباق با استانداردهای ملی و بهترین شیوههای اجرایی اطمینان حاصل شود.
همکاری با متخصصین تاسیسات مجرب
اجرای لوله کشی فاضلاب نیاز به تخصص و تجربه دارد. سپردن کار به لوله کشهای ماهر و باتجربه، از بروز خطاهای رایج جلوگیری می کند. یک تیم مجرب می تواند جزئیات نقشه لوله کشی توالت ایرانی و فرنگی را با دقت پیاده سازی کرده و از مواد باکیفیت استفاده کند.
آزمایش و تست فشار (Pressure Test) پس از اجرا
پس از اتمام لولهکشی فاضلاب و پیش از پوشاندن لولهها با سیمان و کاشی، انجام تست فشار (یا تست آببندی) ضروری است. در این آزمایش، لولهها با آب پر شده و به مدت مشخصی تحت فشار قرار میگیرند تا هرگونه نشتی احتمالی شناسایی و رفع شود. این مرحله حیاتی است تا از نبود نشتی در آینده اطمینان حاصل شود.
سوالات متداول
نتیجه گیری سرمایه گذاری بر روی لوله کشی اصولی
همانطور که در این مقاله جامع بررسی شد، نقشه لوله کشی توالت ایرانی و فرنگی نه تنها یک طرح فنی، بلکه ضامن سلامت، بهداشت و آرامش در محیط زندگی شماست. از انتخاب صحیح جنس لوله و رعایت دقیق شیببندی گرفته تا اهمیت سیستم ونت و موقعیت یابی استاندارد.
هر جزئیات نقش حیاتی در کارایی بلندمدت سیستم فاضلاب ایفا میکند. سرمایه گذاری بر روی طراحی و اجرای یک لولهکشی اصولی توسط متخصصان مجرب، به معنای پیشگیری از مشکلات پرهزینه و آزاردهنده در آینده است. با درک این اصول و همکاری با افراد شایسته، میتوانید اطمینان حاصل کنید که سرویس بهداشتی شما، سالیان متمادی بدون هیچ دردسری به شما خدمت خواهد کرد.
اگر قصد بازسازی یا ساخت سرویس بهداشتی جدید را دارید، با یک متخصص تاسیسات مشورت کنید تا یک نقشه لوله کشی دقیق و اصولی برای شما تهیه کند.
سوالات خود را در مورد نقشه لوله کشی توالت در بخش نظرات با ما به اشتراک بگذارید تا کارشناسان ما پاسخ دهند.
